耐食性に優れたステンレス鋼〈SUS304/316(L)〉の表面にSDCカラー処理を施すことで海水中などの塩素系腐食を妨げるのに加え、ボルトの樹脂塗膜とガラス繊維入樹脂座金によって絶縁効果が得られるのが大きな特徴です。

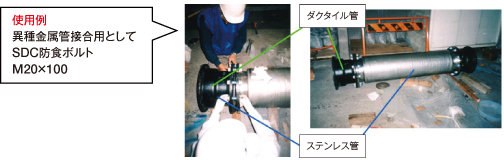

ステンレス管とダクタイル鋳鉄管の様な異種金属管接合時の電食を防止します。
高耐食性を維持していますので、海水沿（埋立地）や海水中での使用も最適です。

《ボルト・ナット・平座金・絶縁座金・カラーキャップ》　セット品

ボルト・ナット・平座金にSDCカラー処理

ISO 9001 品質マネジメントシステム 審査登録

SUS304 ⇒ グレー色

SUS316・SUS316L ⇒ ブルー色

SDCカラー処理は、 特殊樹脂焼付け塗装により海水中などの塩素系腐食を防止できることに加え、ボルトの樹脂塗膜とガラス繊維入樹脂座金によって絶縁効果が得られます。またSDC処理と同じく、焼付防止の効果はもとより、ねじとして一番大切なトルク係数値を安定させ、適正な軸力を与えられる処理です。

SDC防食ボルトの特徴

特徴

  • ・異種金属接合時の電食を防止します
  • ・海水中や塩素系の溶液中で生じる孔食を防止します
  • ・ステンレス鋼ボルト、ナットの最大の欠点である焼付固着を確実に防止します
  • ・乾燥状態で作業性が抜群です
  • ・日本水道協会検査合格品
  • ・平成2年第2回ステンレス協会優秀賞受賞商品

SDC防食ボルトの特徴

座金が4枚付きます　付図2の長めのサイズをお選び下さい

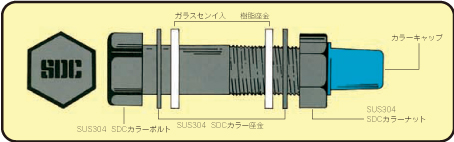

付図 1　SDC防食ボルト仕様図

番号 品名 個数
�� ボルト 1
�� ナット 1
�� 座金 2
�� 絶縁座金 2
�� カラーキャップ 1
�� 防護用スリープ 1
SDC防食ボルト寸法表

付図 2　フランジ形用接合部品

呼び径 7.5kgf/cm2 1セット数 10kgf/cm2 1セット数 呼び径
ボルトの呼び 部 寸 ボルトの呼び 部 寸
d L d L
75 M16 85 4 M16 75 8 75
100 M16 85 4 M16 75 8 100
150 M16 85 6 M20 90 8 150
200 M16 90 8 M20 90 12 200

250 M20 100 8 M22 95 12 250
300 M20 100 10 M22 95 16 300
350 M22 110 10 M22 100 16 350
400 M22 110 12 M24 120 16 400

450 M24 120 12 M24 120 20 450
500 M24 120 12 M24 120 20 500

600 M24 120 16 M30 130 24 600

700 M30 130 16 M30 130 24 700

800 M30 140 20 M30 140 28 800
900 M30 140 20 M30 140 28 900
1000 M30 150 24 M36 160 28 1000
1100 M30 150 24 M36 160 28 1100
1200 M30 160 28 M36 160 32 1200
カラー平座金・絶縁座金寸法表

（各2枚、計4枚組込まれます）

サイズ M16 M20 M22 M24 M30 M36
カラー平座金寸法 17×30×3.0 21×37×3.0 23×39×3.0 25×44×4.0 31×56×4.0 37×66×5.0
絶縁座金寸法 17×30×3.0 21×37×3.0 23×39×3.0 25×44×3.0 31×56×3.0 37×66×3.0

ご使用サイズにつきましては弊社営業にお問合せ下さい
