不純物を嫌うクリーンルーム内や半導体製造装置,食品・飲料関係,化粧品・医薬品関係の製造装置や配管接合部などクリーン度が要求される箇所では、ボルト/ ナットの締付け時に各種表面処理( めっき・コーティング・潤滑剤)など焼付防止対策が使用できないことがあります。
従来のステンレス鋼製ボルト/ ナットは、締付けた時に焼付固着を起こすという問題が発生しますが、弊社独自技術の「S D C プラズマ表面硬化処理」の適用により、潤滑剤を全く使用せずに焼付固着を防止する「S D Cクリーンボルトシリーズ」を誕生させました。
大型低温重力波望遠鏡” K A G R A ”とは

K A G R A 計画( 大型低温重力波望遠鏡計画)は、ブラックホールの解明などを目指す、
「重力波の直接観測」の国際プロジェクトです。
ノーベル賞を受賞した梶田隆章教授が所長を務める東京大学宇宙線研究所をはじめ、
国立天文台や高エネルギー加速器研究機構が主導し、
国内外の数多くの研究機関の研究者が参加する一大プロジェクトです。

プロジェクトへの部品提供

K A G R A 建設プロジェクトでは、真空装置、高出力レーザー、低温鏡など、
それぞれの分野のエキスパートが最高品質の部品を提供し世界最高レベルを実現します。
「S D Cクリーンボルト」は、その品質を認められ、
各種装置の部品として採用されています。

3kmに渡る真空ダクト
高真空装置
組立作業

提供: 自然科学研究機構 国立天文台 および 東京大学宇宙線研究所

KAGRAプロジェクト実績報告書

「プラズマの威力」で潤滑剤なし、不純物なし焼付き・かじりの問題解決

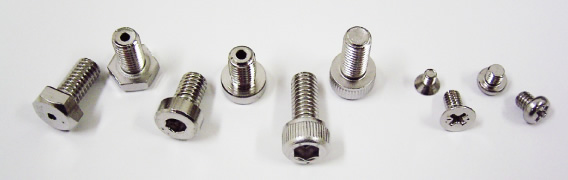

六角穴付きボルト
六角ボルト・ナット
使用例
(1)半導体製造装置
(2)FPD製造装置
(3)ソーラーパネル
(4)医薬品・化学薬品・化粧品関連製造装置
(5)食品・飲料関連装置
(6)ハードディスクドライブ
特長 (1)潤滑剤・めっき等の不純物を使用しておりません。
(2)拡散浸透処理のため、潤滑剤・めっき等のように剥がれる心配はありません。
(3)繰返し締付けるねじ部品の寿命を延ばします。(ねじの使用量を削減します)
(4)焼付き・カジリにより相手装置などを傷つけることがありません。
(5)メンテナンス時の作業時間が短縮できます。
(6)高温環境(約300℃まで)においても性能を維持します。
(7)表面処理には「SDCプラズマ表面硬化処理」を使用しています。
(8)真空中での放出ガス(アウトガス)がほとんどありません
  (昇温脱離法による評価)。

放出ガスの測定方法の詳細はこちら

引張強度

疲労強度

材質:SUS316L

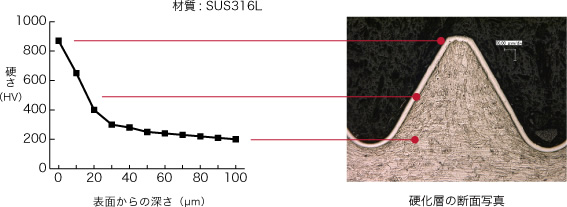

表面から高負荷を加え材料が変形しても、
表面硬化層が破壊されずに追従して
変形するため剥離しません。
市販ボルト(無処理)
SDC クリーンボルト

市販ボルト(無処理)は6回で焼付き、破断

SDCクリーンボルトは100回でも焼付きなし

比較一覧表
  銀めっきボルト SDCクリーンボルト
焼きつき・かじり 〇 / Good ◎ / Excellent
耐酸化 × / Poor 〇 / Good
大気保管 × / Poor ◎ / Excellent
繰り返し使用 〇 / Good ◎ / Excellent
表面処理の剥離 × / Poor ◎ / Excellent
銀汚染 × / Poor ◎ / Excellent
導電性 ◎ / Excellent 〇 / Good
  めっき膜剥離と大気酸化
(変色)が問題
剥離なく繰返し使用でき
酸化もない
繰返し締付け後のねじ部の状況(10回締付け後)
銀めっきボルト

SDC クリーンボルト

銀めっきの剥離(汚染)が認められた
(めっきが剥がれた様子がわかる)

拡散浸透型の表面硬化処理の為、
剥離(汚染)の心配がない
(特に目立ったキズもない)

大気保管後の状況(室内 90日)
銀めっきボルト

SDC クリーンボルト

銀めっき部分に酸化が起こる
(茶褐色に変色した様子がわかる)

変化なく、特殊な保存方法も必要なし
(特に変化は見られない)

材 質 SUS 316(L) / 強度区分A4-50保証(A4-70以上の強度をお求めの際はご相談ください)
純チタン・チタン合金(Ti-6AL-4V)・インコネル・ハステロイ等の材質はご相談ください
特 長 潤滑剤などの不純物を使用せずステンレス鋼、チタンの耐食性を維持したままかじり、焼付きを防止します。
非磁性を維持します。
表面処理 SDCプラズマ表面硬化処理
仕 様 ガス抜き穴付加工・精密洗浄・クリーンルーム用特殊包装各種使仕様、ご相談下さい。
形 状 六角ボルト、六角ナット、六角穴付ボルト(キャプスクリュー)六角穴付止めねじ(ホーロセット)その他、特殊形状も対応可能

安心で環境にやさしい
SDCプラズマ表面硬化処理はドライプロセスなので、潤滑剤が使用できない環境(クリーンルーム内・真空装置内・食品・医療装置など)でも安心してご使用頂けます。
